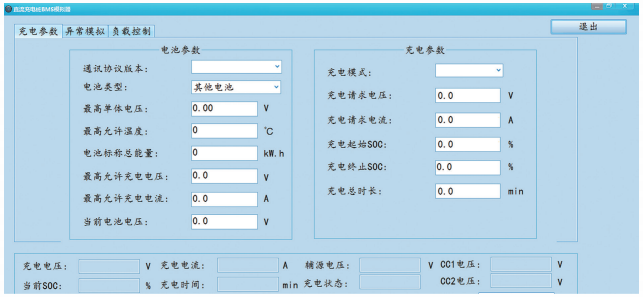

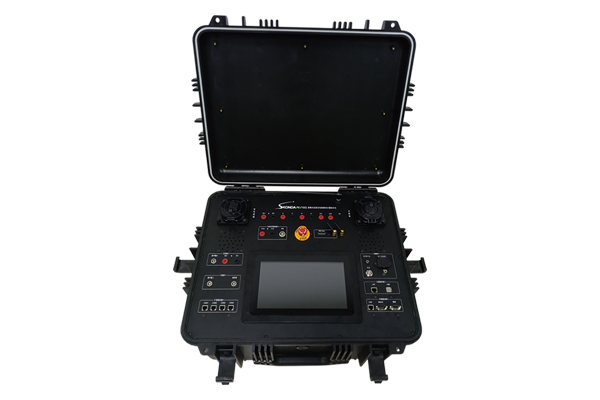

斯康達便攜式直流充電樁模擬測試分析儀PEV7002E，配合系統軟件可滿足國標規定的互操作性規范測試、通信協議一致性測試功能。主要應用于新安裝直流充電樁、維修后充電樁、升級改型后充電樁的各項性能測試、通信協議測試。
分析儀具有精度高、體積小、重量輕，便于攜帶等特點，可滿足實驗室及現場等多種場合現場檢定與性能測試。
01.具有樁端信號電壓，電流，CC1，CAN，輔助電源，異常同步信號等引出端子，可接入其他測試儀器對樁端信號測試及測試查驗
02.具有充電時序測試接口，可接入 K1K2 繼電器前端電壓，槍反饋 S 信號，急停樁端信號
03.內部集成電池電壓模擬器，電壓范圍 0-1000V，用于充電樁啟動時序流程測試
04.絕緣反接模塊：可滿足對充電機絕緣和反接測試，測試電壓接入范圍0V～1000V，絕緣電阻調整范圍10kΩ～610kΩ，步進5kΩ
05.控制導引電壓限值測試項目，控制導引線路符合《GB/T 18487.1-2015 電動汽車傳導充電系統第 1 部分：通用要求》中控制導引電路原理規定，內置 K5、K6 開關狀態模擬功能，內置 R4 電阻仿真模塊，電阻調整范圍 400 Ω～5000 Ω，步進 1 Ω
06.具有對直流充電樁電壓、電流、輔助電源電壓、CC1、CC2電壓量測功能
07.具有 10 寸高清液晶觸摸屏，方便用戶觸摸操作
