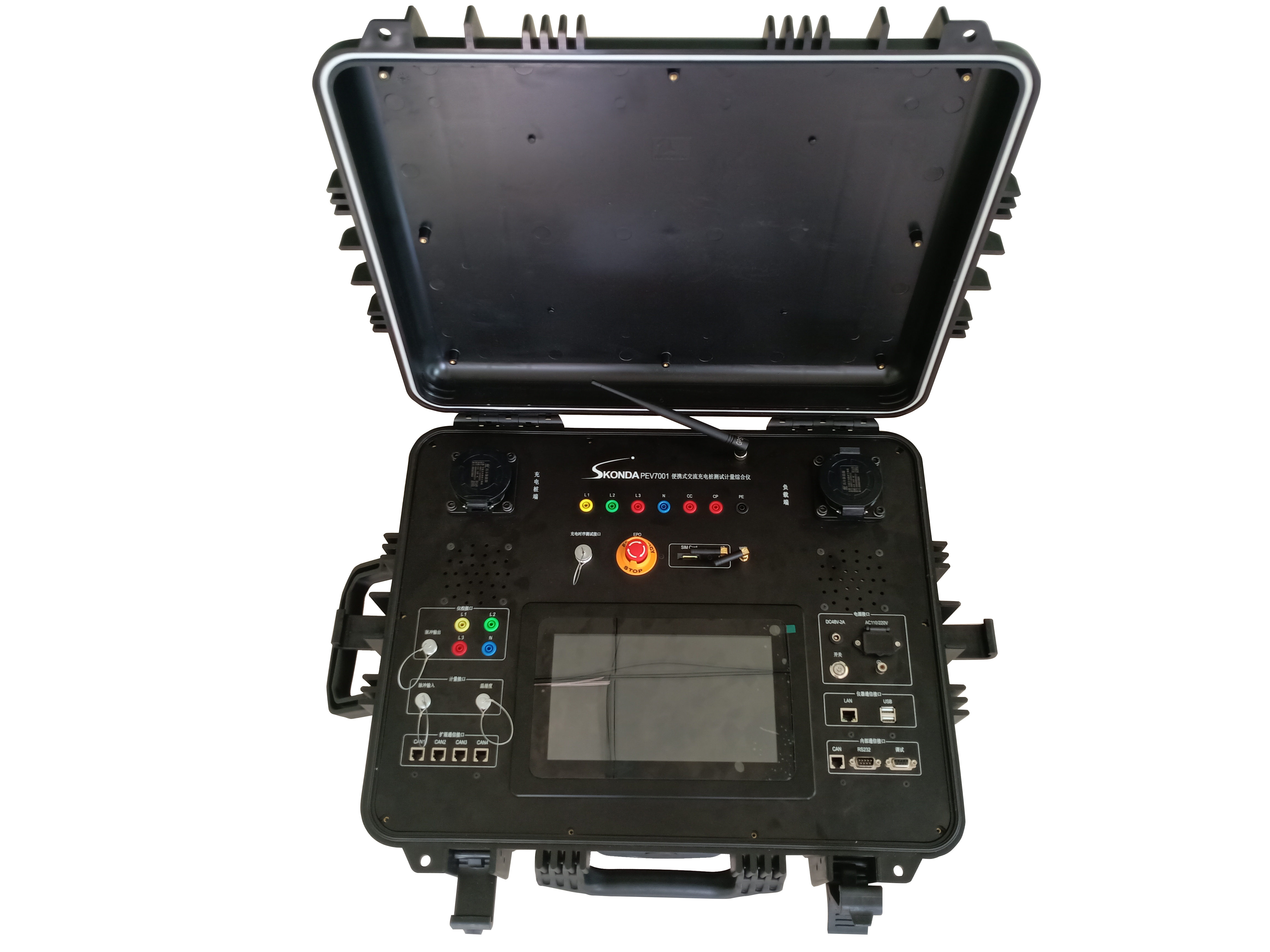

斯康達便攜式交流充電樁測試計量綜合儀PEV7001，具有互操作性測試以及計量檢定功能測試。主要應用于新安裝交流充電樁、維修后交流充電樁、升級改型后交流充電樁的互操作性功能驗證、充電時序工況檢測和計量檢定功能。綜合儀具有精度高、體積小、重量輕，便于攜帶等特點，可滿足實驗室及現場等多種場合計量檢測與性能測試。綜合儀具有計量模塊，滿足《JJG 1148-2018 電動汽車交流充電樁》計量檢定規程，可檢定電壓誤差、電流誤差、功率誤差、工作誤差、示值誤差、付費金額誤差、時鐘示值誤差。內置軟件功能模塊實現《GB/T 34657.1-2017 電動汽車傳導充電互操作性測試規范 第1部分 供電設備》測試項目并帶有2個63A標準充電槍插座，引腳定義滿足GB/T 20234.2-2015中規定要求。

功能特點：

• 計量時負載允許連接實車或任何模擬負載

• 具有檢測環境溫度功能，根據實際工作場景溫度，計算溫度帶來的誤差，判定計量結果。

• 具有GPS對時功能，可對充電機進行北京時間對時誤差測試。

• 具有充電時序測試接口，可接入急停開關動作等樁端信號滿足互操性測試規范。

• 具有16路時序同步量測功能，可滿足互操性測試相關時序測試，如T1，T1’， T2，T2’， T3，T3’，T3’’，T2-T2’時間等。

• 內置車輛端R2電阻，R3電阻仿真等效電阻模擬功能，R2電阻調節范圍500 Ω～4000 Ω，電阻值在線連續可調，調節細度1 Ω，R3等效電阻標稱值1400Ω～8000Ω，電阻值在線連續可調，調節細度1 Ω。各觸點均帶有通斷開關，可實現觸點通斷狀態仿真模擬。

• 具有對交流充電樁電壓、電流、CP信號量測功能。

• 內建標準國標測試項目，組建程序自動測試及報表生成，方便國標項的變更升級。

• 綜合儀具有測試報告生成模板功能，依據客戶的排版格式生成測試報告格式，報告的格式可為TXT、EXECL、XLC，WORD。

• 測試報告支持多種數據導出方式：U盤直接導出、通過電腦上位機通過WIFI連接設備導出、通過4G上傳企業的數據庫平臺。

• 國標測試項，測試功能子模塊化，網絡數據接口，支持跨平臺調用。

• 綜合儀軟件平臺的測試模塊輸入輸出標準數據結構化，解析調用方便。

• 綜合儀具有10寸高清液晶觸摸屏，方便用戶觸摸操作。

4.1.基本功能項目

4.1.1.車輛接口模擬

4.1.2.互操作性規范測試

可以滿足《GB/T 34657.1-2017 電動汽車傳導充電互操作性測試規范 第1部分 供電設備》國標規定的所有測試項目，具體如下表：

*測試項目需要配備外置負載模塊PACR-380/220-27/10自動控制。

4.1.3.交流充電樁計量

可以滿足《GB/T 34658-2017 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致性測試》國標規定的所有測試項目；可以滿足《JJG 1149-2018 電動汽車非車載充電機》計量檢定規程，具體如下表：

*絕緣電阻測試需要另外配置高壓設備，測試數據通過手動輸入。

4.2.技術規格參數

4.2.1.測量規格

4.2.2.計量參數

4.2.3.系統參數
