1. 方案簡介

本方案采用斯康達公司自主研發EVTP新能源汽車檢驗平臺，集成安規測試，充電兼容性測試，充電絕緣檢測等多站位測試功能于一體，搭建一站式通用測試流程。通過搭建不同車型檢測模型，自動進行測試模型調取，自動分發各站測試任務，測試流程站位卡站甄別，測試數據自動上傳后臺，自定義測試報表等功能于一體，為客戶提供電動汽車檢測整體解決方案。

2. 方案參考標準

《GB18384-2020 電動汽車安全要求》

《GB34657.2Y2017 電動汽車傳導充電互操作性測試規范 第2部分：車輛》

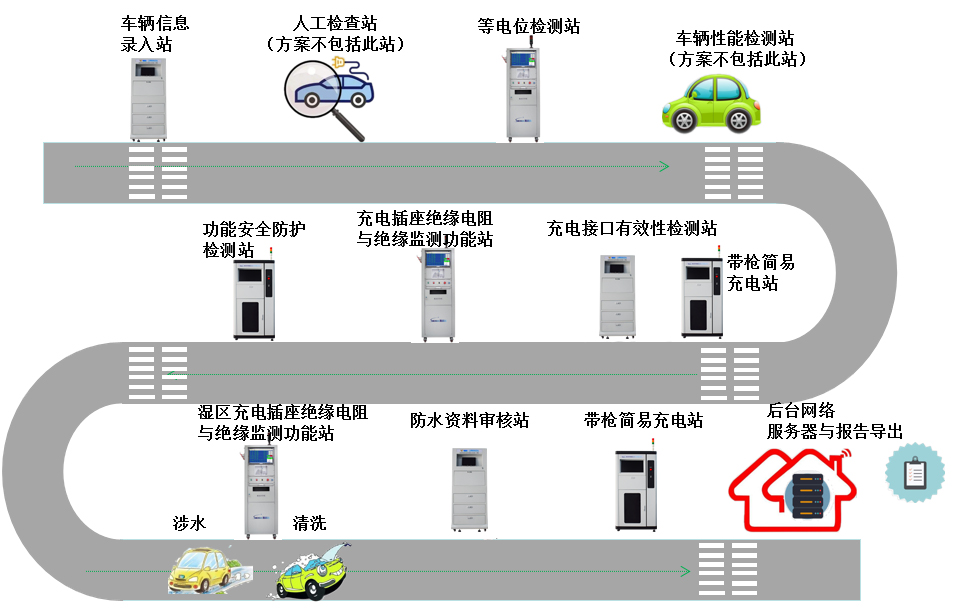

3. 檢測站位規劃

車輛信息錄入站（平板電腦）：錄入車輛基礎信息，選擇測試模型（比如防水檢測模式），上傳基礎信息至服務器，服務器端將基礎信息和車身?xiàng)l形碼綁定。

人工檢查站（原有站點，方案不涉及）：人工檢查車輛，檢查底盤部件等，手動錄入檢測結果并上傳測試結果至服務器。

等電位檢查站：掃描條形碼自動選擇測試程序，檢查警告標識和接觸防護檢查確認，等電位測試，測試結果上傳服務器并上傳測試結果至服務器。

車輛性能站（原有站點，方案不涉及）：人工檢查電動汽車各項性能指標等，手動錄入檢測結果并上傳測試結果至服務器。

充電接口有效性檢測站（完整版）：模擬快充與慢充充電測試，按照國標要求項目檢測并記錄測試結果，上傳服務器。

充電接口有效性檢測站（簡易版）：模擬快充慢充充電測試，確認能夠按照協議充電，將充電結果上傳服務器。

干區充電插座絕緣電阻與絕緣監測功能檢測站：在快充充電過程中，模擬絕緣故障，檢查車端是否故障提示報警，停止充電流程是否滿足國標要求并記錄測試結果，上傳服務器+加充電接口的絕緣。

功能安全防護檢測站（平板電腦）：作業人員根據功能安全防護要求進行功能確認，手動錄入測試結果并上傳結果至服務器。

濕區充電插座絕緣電阻與絕緣監測功能檢測站：車輛涉水或清洗后，在快充充電過程中，模擬絕緣故障，檢查車端是否故障提示報警，停止充電流程是否滿足國標要求并記錄測試結果，上傳服務器。

防水資料審核站（平板電腦）：根據制造商提供的高壓部件列表防水等級證明文件，逐一核查各項證明文件是否符合要求，在平臺內確認測試結果并上傳服務器。

帶槍簡易充電站：模擬快充慢充充電測試，確認能夠按照協議充電，將充電結果上傳服務器。

后臺網絡服務器與報告站：服務器平臺，用于接收各站測試數據及存儲。匯總各檢測站測試結果，根據結果判定是否滿足檢驗合格標準，經過審核后，按照指定格式輸出檢測報告。
