OBC 車載充電機是新能源汽車將電網交流電轉換為適配動力電池直流電的關鍵設備，其效率直接影響充電速度與能耗，關乎用戶使用成本與車輛性能，因此 OBC 車載充電機效率測試意義重大。

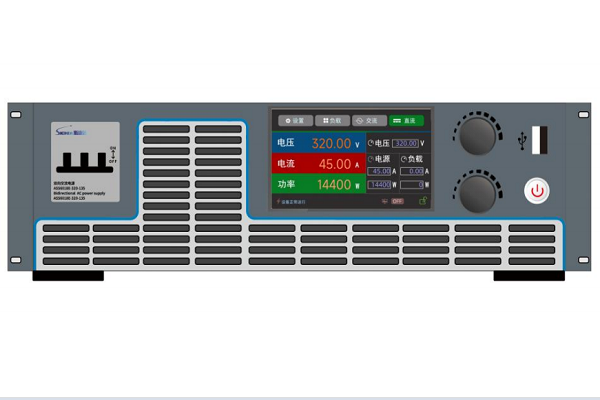

測試原理基于能量守恒定律，通過測量充電機輸入的電能與輸出給電池的電能，二者比值即為充電機效率。目前常用的測試方法是直接測量法，需搭建專業的測試平臺，平臺包括高精度功率分析儀、可編程交流電源、電子負載等設備。測試時，先將 OBC 車載充電機連接至測試平臺，設定不同的輸入電壓、頻率以及輸出電流、電壓工況，模擬實際使用場景。在每個工況下，利用功率分析儀精確測量充電機的輸入功率和輸出功率，計算效率值。
實際測試流程中，需全面覆蓋充電機的工作范圍，如從低功率涓流充電到高功率快速充電的不同階段。同時，考慮溫度對充電機效率的影響，在測試過程中監測充電機的溫度變化，分析效率隨溫度的波動情況。根據行業標準，OBC 車載充電機在額定工況下的效率一般需達到 90% 以上 ，通過效率測試，可評估充電機性能是否達標，為產品優化與選型提供依據。
